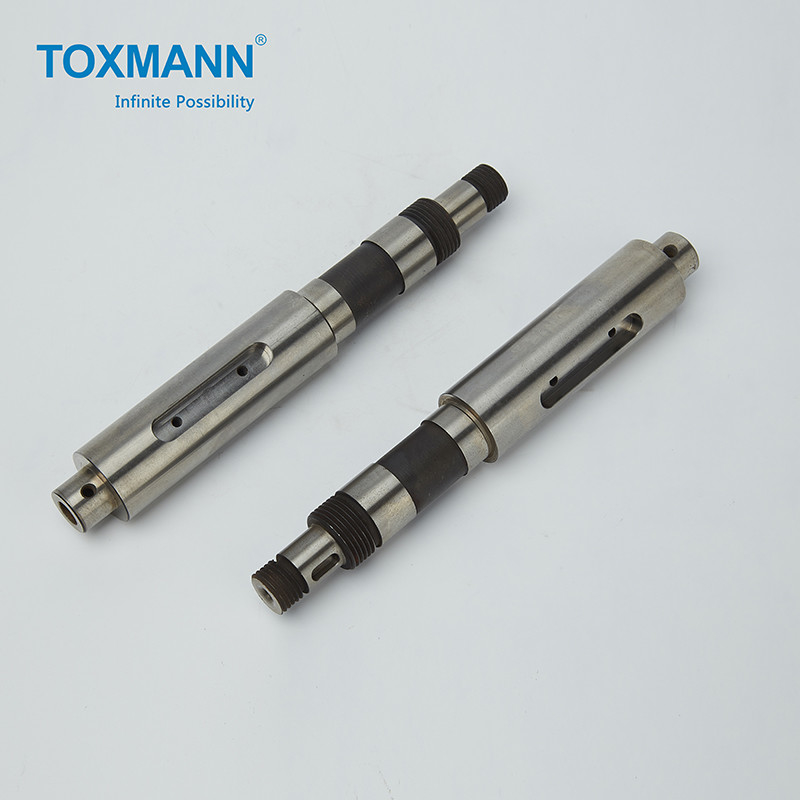

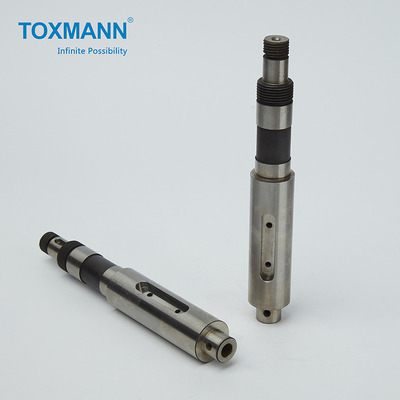

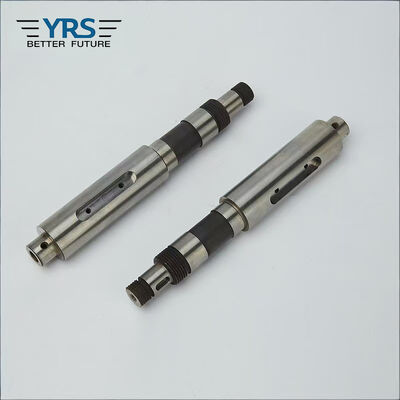

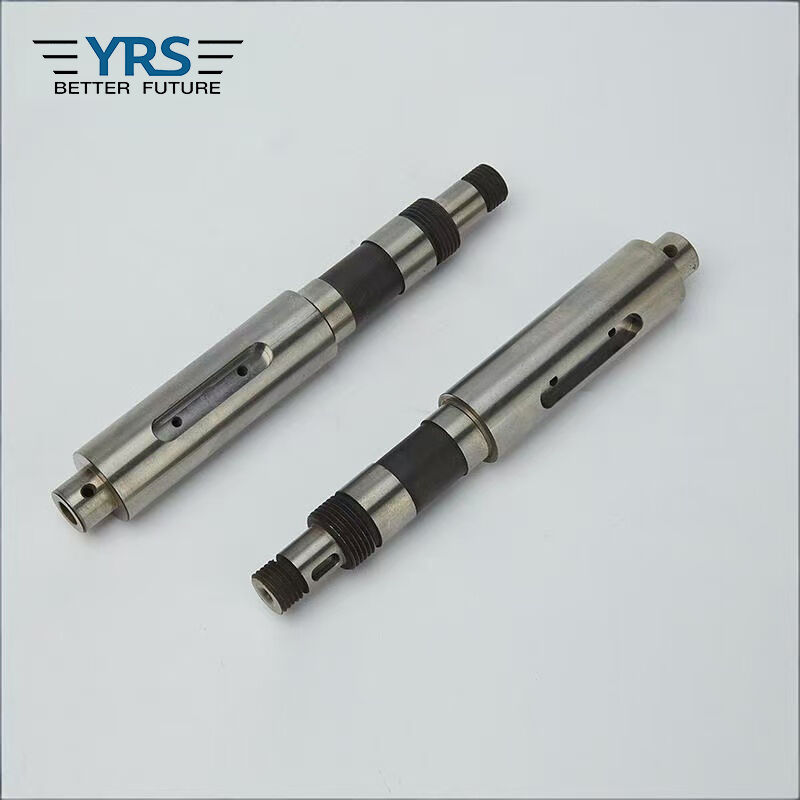

أجزاء دقيقة مخروطة متعددة الأغراض

تحولت الدقة المغزل أجزاء التصنيع باستخدام الحاسب الآلي المخرطة أجزاء المحور الرئيسي

ملف الشركة- Toxmann.pdf

آلة المعالجة والتفتيش List.pdf

^{يتم دعم العمود بواسطة المحامل ، ويطلق على جزء العمود الذي يتعاون مع المحمل العمود.قضيب العمود هو معيار التجميع للعمود ، ودقته وجودة سطحه مطلوبة بشكل عام لتكون عالية.تُصاغ المتطلبات الفنية بشكل عام وفقًا للوظيفة الرئيسية وظروف العمل للعمود ، وعادةً ما تتضمن العناصر التالية:}

^{(أ) خشونة السطح
بشكل عام ، خشونة السطح لقطر العمود المطابق لجزء النقل هي Ra2.5 ~ 0.63μm ، وخشونة السطح لقطر عمود الدعم المطابق مع المحمل هو Ra0.63 ~ 0.16μm.}

^{(ب) دقة الموقف المتبادل
يتم تحديد متطلبات دقة موضع أجزاء العمود بشكل أساسي من خلال موضع ووظيفة العمود في الماكينة.عادة ، من الضروري ضمان متطلبات المحورية لمجلة جزء نقل التجميع إلى مجلة الدعم ، وإلا ستتأثر دقة الإرسال لجزء الإرسال (الترس ، وما إلى ذلك) ، وسيتم إنشاء ضوضاء.بالنسبة إلى أعمدة الدقة العادية ، يكون التدفق الشعاعي لقسم العمود المطابق لمجلة المحمل بشكل عام 0.01 ~ 0.03 مم ، والعمود عالي الدقة (مثل العمود الرئيسي) عادة ما يكون 0.001 ~ 0.005 مم.}

^{(ج) الدقة الهندسية
تشير الدقة الهندسية لأجزاء العمود بشكل أساسي إلى استدارة المجلة واسطوانيتها ، وسطح المخروط الخارجي ، وفتحة مورس المستدقة ، وما إلى ذلك ، ويجب أن يكون تفاوتها محدودًا بشكل عام ضمن نطاق تفاوت الأبعاد.بالنسبة للأسطح الدائرية الداخلية والخارجية بمتطلبات الدقة العالية ، يجب وضع علامة على الانحراف المسموح به على الرسم.}

^{(د) دقة الأبعاد
من أجل تحديد موضع العمود ، تتطلب المجلة التي تعمل كدعم عادةً دقة أبعاد عالية (IT5 ~ IT7).دقة الأبعاد للمجلة لتجميع أجزاء النقل منخفضة بشكل عام (IT6 ~ IT9).}

معلومات المنتج:

^{تمتلك Toxmann مجموعة من المخارط وآلات الطحن والطحن عالية الدقة مستوردة من اليابان وتايوان.لقد حظيت مخارط NC الخاصة بنا بتقدير كبير من قبل عملائنا لجودتها المستقرة وإنتاجيتها الفعالة.}

مجال التطبيق:

^{1.صناعة الأتمتة}

^{2.صناعة الاتصالات}

^{3.الصناعة العسكرية}

^{4.صناعة الاستهلاك}
